15CrMoG

電站鍋爐主蒸汽管道常用材料之15CrMoG

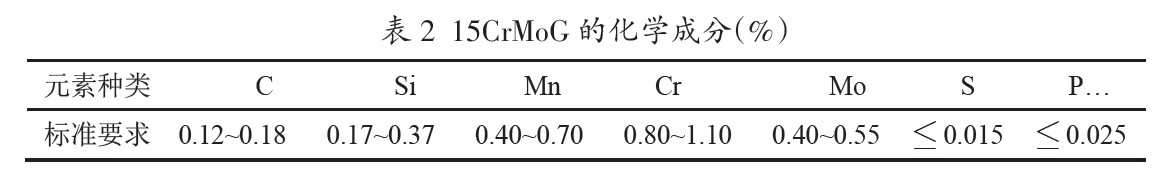

 15CrMoG是15CrMo鋼的無縫鋼管，是一種低合金結(jié)構(gòu)鋼，主要適用于計(jì)算壁溫不大于550℃的次高壓、高壓電站鍋爐主蒸汽管道。該鋼種的國標(biāo)為GB5310-2017。標(biāo)準(zhǔn)中對15CrMoG鋼的交貨熱處理狀態(tài)做了詳細(xì)的規(guī)定。15CrMoG鋼具體的化學(xué)成分如表2所示。

 由于合金元素的加入，且計(jì)算該鋼材的碳當(dāng)量CE為0.43~0.63，可知15CrMoG鋼的焊接性要明顯差于20G鋼。焊接接頭較易出現(xiàn)冷裂紋、再熱裂紋和回火脆性等問題。一般來說，相同條件下15CrMoG的強(qiáng)度、硬度等力學(xué)性能均優(yōu)于20G，此外，Cr元素的加入提高了材料的抗氧化性能，Mo 元素的加入提高了材料的熱強(qiáng)性，因此，15CrMoG鋼在滿足電站鍋爐主蒸汽管道高溫條件下使用的力學(xué)性能要求的基礎(chǔ)上，同時具有足夠的抗氧化性和熱強(qiáng)性。作為一種珠光體型耐熱鋼，15CrMoG的金相顯微組織為鐵素體加珠光體，長期處于高溫條件下使用會產(chǎn)生珠光體的球化。按照DL/T787-2001《火力發(fā)電廠用15CrMo鋼珠光體球化評級標(biāo)準(zhǔn)》，根據(jù)珠光體球化組織特征可將球化級別分為1級至5級，隨著球化級別的增大，15CrMoG鋼的力學(xué)性能和熱強(qiáng)性能隨之降低。
