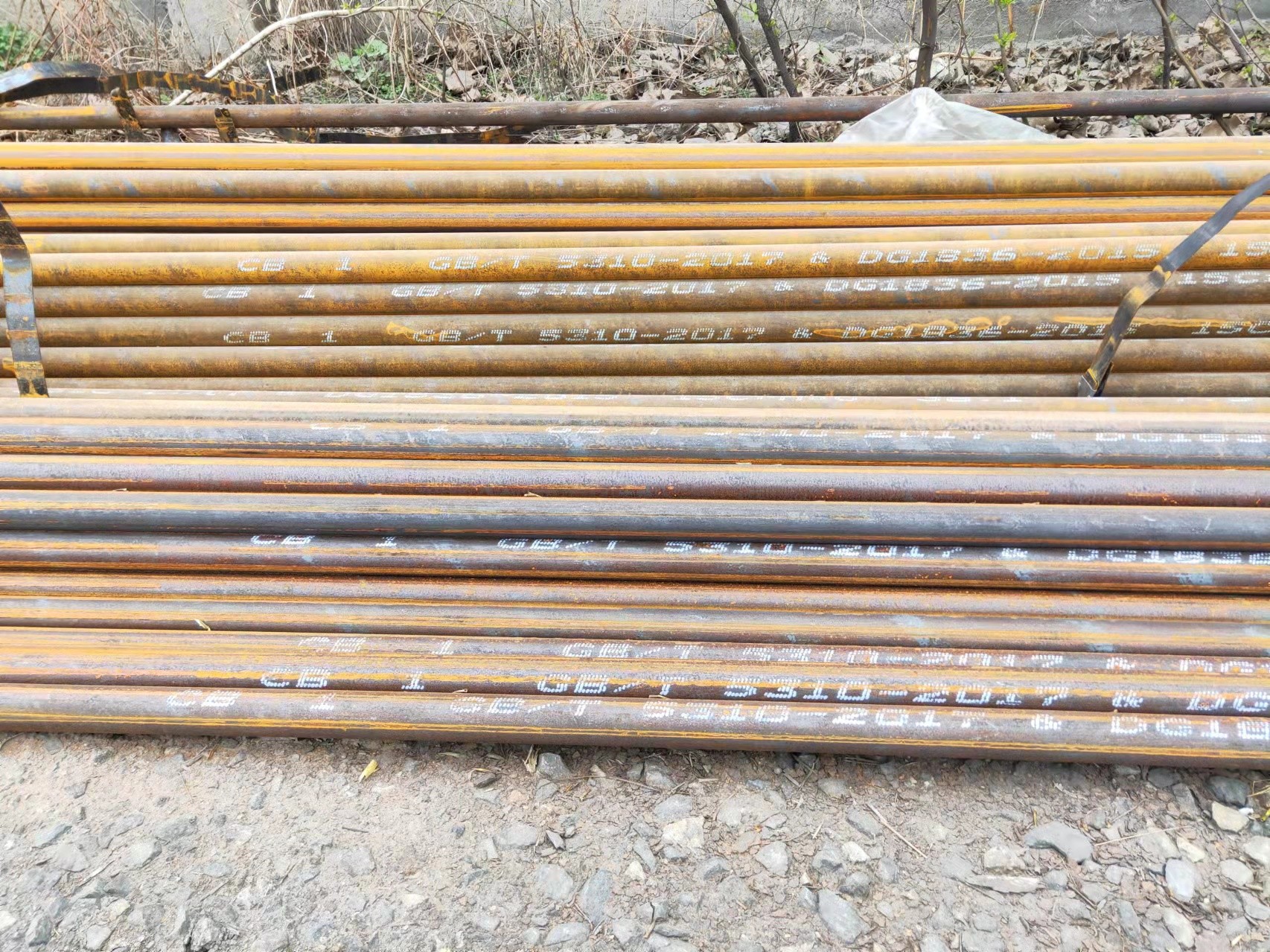

水冷壁管屏|φ38.1×7.5,長度12米,六頭內螺紋,3根/組|15CrMoG

我國超超臨界鍋爐主要由國內三大動力廠，即哈爾濱鍋爐廠有限責任公司、上海鍋爐廠有限公司、東方鍋爐集團引進技術制造，分別引進了三井巴布科克能源公司、美國阿爾斯通能源公司及日本巴布科克-日立公司技術，代表了當今國內先進的技術水平。

三大動力廠所制造的鍋爐皆為超臨界參數變壓運行本生直流鍋爐，采用單爐膛、牌型布置、一次中間再熱、平衡通風、露天布置、固態排渣、全鋼構架、全懸吊結構，采用水煤比和兩級減溫水調節過熱蒸汽溫度，水冷壁為膜式水冷壁，下部水冷壁及灰斗采用螺旋管圈，上部水冷壁為垂直管屏。

（1）哈爾濱鍋爐廠有限責任公司制造的鍋爐從爐膛出口至鍋爐尾部，煙氣一次流經上爐膛的屏式過熱器、高溫過熱器、水平煙道中的高溫再熱器，然后至尾部雙煙道中煙氣分為兩路，一路流經前部煙道中的立式和水平低溫再熱器、省煤器，另一路則流經后部煙道的一級過熱器、省煤器，采用煙氣擋板調節再熱汽溫。

（2）上海鍋爐廠有限公司從爐膛出口至鍋爐尾部，煙氣依次流經上爐膛的分隔屏過熱器、后屏過熱器、水平煙道中的高溫再熱器和高溫過熱器，然后至尾部單煙道中的低溫再熱器和省煤器，用燃燒器擺動調節再熱蒸汽溫度。

（3）東方鍋爐廠有限公司從爐膛出口至鍋爐尾部，煙氣依次流經上爐膛的屏式過熱器、高溫過熱器、水平煙道中的高溫再熱器，然后至尾部雙煙道中煙氣分為兩路，一路流經前部煙道中的兩級水平低溫再熱器，另一路則流經后部煙道的一級過熱器、兩級水平省煤器，采用煙氣擋板調節再熱蒸汽溫度。
